এলসিডি মডিউল ট্রাবলশুটিং: সাধারণ ডিসপ্লে সমস্যাগুলি কীভাবে নির্ণয় করা যায় এবং ঠিক করা যায়

এই ব্যর্থতার নিদর্শন রয়েছে এবং বেশিরভাগই 30 মিনিট বা তার কম সময়ে নির্ণয়যোগ্য। এই নির্দেশিকাটি আসলে কীভাবে সমস্যা সমাধান কাজ করে তার উপর গঠন করা হয়েছে: আপনি স্ক্রিনে যা দেখতে পাচ্ছেন তা থেকে শুরু করে, তারপরে কারণের দিকে পিছনে কাজ করা। আপনি বজায় রাখবেন কিনাবাণিজ্যিক এলসিডি ডিসপ্লে স্ক্রিনখুচরো, পাবলিক কিয়স্কে প্যানেল চালান, বা বিকাশের সময় এমবেডেড হার্ডওয়্যার ডিবাগ করুন, ডায়াগনস্টিক প্রক্রিয়া একই।

দ্রুত লক্ষণ রেফারেন্স

আপনার প্রথম ফিল্টার হিসাবে এই টেবিল ব্যবহার করুন. একাধিক কারণ একই উপসর্গ তৈরি করতে পারে, তাই এটিকে একটি প্রাথমিক দিক হিসাবে বিবেচনা করুন, চূড়ান্ত উত্তর নয়।

আসলে LCD মডিউল ব্যর্থতার কারণ কী?

ব্যাকলাইট ডিগ্রেডেশন

ব্যাকলাইট হল এলসিডি মডিউলে সবচেয়ে সাধারণ-একক উপাদানের ব্যর্থতা। LED অ্যারেগুলি তাদের কর্মক্ষম জীবনের উপর ধীরে ধীরে ম্লান হয়ে যায় - নির্মাতারা পণ্যগুলির বিরুদ্ধে যোগ্যতা অর্জন করেJEDEC সেমিকন্ডাক্টর নির্ভরযোগ্যতা পরীক্ষার মান, এবং রেট করা জীবনকাল ভোক্তা-গ্রেড এবং শিল্প-গ্রেড প্যানেলের মধ্যে উল্লেখযোগ্যভাবে পরিবর্তিত হয়। আপনার অপারেটিং অবস্থার অধীনে রেট করা পরিষেবা জীবনের জন্য আপনার নির্দিষ্ট মডিউলের ডেটাশীটটি সর্বদা উল্লেখ করুন, একটি সাধারণ শিল্প চিত্র নয়।

একটি অবনমিত ব্যাকলাইট সহ একটি ডিসপ্লে এখনও বৈদ্যুতিক পরীক্ষা পাস করে। প্যানেলটি কাজ করছে - এটি সাধারণ পরিবেষ্টিত আলোতে একটি পাঠযোগ্য চিত্র তৈরি করতে পারে না। যদি পর্দাটি একটি আবছা ঘরে গ্রহণযোগ্য দেখায় কিন্তু উজ্জ্বল অফিসের আলোতে বা বাইরে প্রায় অদৃশ্য হয়ে যায়, তবে ব্যাকলাইটটি পরীক্ষা করার প্রথম জিনিস।

⚠️ সাধারণ ভুল:উজ্জ্বলতা সর্বোচ্চে ঠেলে একটি ম্লান ব্যাকলাইটের জন্য ক্ষতিপূরণ। এটি LED পরিধানকে ত্বরান্বিত করে এবং ইতিমধ্যেই একটি-অপমানিত উপাদানের অবশিষ্ট দরকারী জীবনকে ছোট করে। শুরু থেকে উপযুক্ত উজ্জ্বলতা হেডরুম সহ হার্ডওয়্যার নির্বাচন করা সমস্যাটিকে সম্পূর্ণরূপে এড়িয়ে যায় - দেখুন কী পার্থক্য করেবাণিজ্যিক-গ্রেড এলসিডি মডিউলভোক্তা-গ্রেড বিকল্প থেকে।

সংযোগকারী এবং তারের সমস্যা

রিবন ক্যাবল, জেব্রা সংযোগকারী এবং সোল্ডার জয়েন্টগুলি কম্পন, তাপীয় সাইক্লিং এবং বারবার ফ্লেক্সের অধীনে ক্ষয়প্রাপ্ত হয়। ব্যর্থতার মোড প্রায় সবসময়ই বিরতিহীন থাকে: নির্দিষ্ট অভিযোজনে ঝাঁকুনি, কম্পনের অধীনে প্রদর্শনের অংশগুলি বাদ দেওয়া, বা একটি স্ক্রীন যা শুরুতে কাজ করে কিন্তু অপারেটিং তাপমাত্রায় ব্যর্থ হয়। যন্ত্রাংশ অর্ডার করার আগে প্রতিটি সংযোগকারীকে পুনরায় সেট করা শূন্য খরচে ক্ষেত্রের অভিযোগের একটি উল্লেখযোগ্য অংশের সমাধান করে।

পরিবেশগত চাপ

ঠান্ডা তরল স্ফটিক প্রতিক্রিয়া ধীর; তাপ পোলারাইজার বার্ধক্য এবং আঠালো ডিলামিনেশনকে ত্বরান্বিত করে; আর্দ্রতা ভিতর থেকে ইলেক্ট্রোডগুলিকে ক্ষয় করে, অনুপস্থিত ডিসপ্লে অংশগুলি তৈরি করে যা সপ্তাহের মধ্যে ধীরে ধীরে খারাপ হতে থাকে। সর্বদা সবচেয়ে খারাপ পরিস্থিতির জন্য নির্দিষ্ট করুন-, গড় নয়। চাহিদাপূর্ণ পরিবেশে অ্যাপ্লিকেশনের জন্য,মিলিত পরিবেশগত রেটিং সহ সমন্বিত এলসিডি ডিসপ্লে সমাধানস্থাপনার আগে মূল্যায়ন করা মূল্যবান, ক্ষেত্র ব্যর্থতার পরে নয়।

⚠️ সাধারণ ভুল:ল্যাব অবস্থায় ডিসপ্লে পরীক্ষা করা এবং ধরে নেওয়া যে এটি মডিউলের রেট করা আইপি ক্লাস এবং তাপমাত্রা পরিসর আসলে স্থাপনার পরিবেশের সাথে মেলে কিনা তা যাচাই না করেই বাইরে, একটি ঠান্ডা গুদামে, বা আর্দ্রতার উৎসের কাছাকাছি - একই কাজ করবে।

পাওয়ার সাপ্লাই সমস্যা এবং ড্রাইভারের ত্রুটি

ভোল্টেজ স্পাইক অবিলম্বে ড্রাইভার IC ক্ষতির কারণ. ডিসি রেলে সরবরাহের লহর - এসি শব্দ - আরও সূক্ষ্ম, ক্রমবর্ধমান ক্ষতির কারণ হয়: র্যান্ডম রিসেট, ইমেজ নয়েজ, এবং সংক্ষিপ্ত LED লাইফ। সর্বোচ্চ অনুমোদিত রিপল ভোল্টেজের জন্য আপনার মডিউলের ডেটাশীটটি দেখুন; কোনো সর্বজনীন থ্রেশহোল্ড নেই যা সমস্ত প্যানেলের ধরন জুড়ে প্রযোজ্য।

ফার্মওয়্যার বাগ এবং প্রোটোকলের অমিল একটি পৃথক বিভাগ যা হার্ডওয়্যার ব্যর্থতাকে বিশ্বাসযোগ্যভাবে অনুকরণ করে। বোর্ড অদলবদল বা সফ্টওয়্যার আপডেটের পরে একটি সাদা পর্দা বা স্ক্র্যাম্বল আউটপুট প্রায়শই একটি কনফিগারেশন ত্রুটি, ভাঙা প্যানেল নয়। এই পার্থক্য যখন গুরুত্বপূর্ণLCD এবং LED বার স্ক্রীন বিন্যাস তুলনা- বিভিন্ন প্রযুক্তির বিভিন্ন প্রোটোকল আচরণ এবং ভুল স্বাক্ষর রয়েছে।

ছয়-পদক্ষেপ ডায়াগনস্টিক প্রক্রিয়া

ক্রমানুসারে এই মাধ্যমে কাজ. যত তাড়াতাড়ি আপনি ত্রুটি চিহ্নিত করুন - অপ্রয়োজনীয় অদলবদল সময় নষ্ট করুন এবং নতুন ভেরিয়েবল প্রবর্তন করুন।

পাওয়ার আগে ধাপ 1 - চাক্ষুষ পরিদর্শন-চালু৷প্যানেলের পিছনে ফাটল, ঘনীভবন, PCB-তে পোড়া দাগ এবং স্থানচ্যুত বা কাঁকানো ফিতা তারগুলি দেখুন। আপনি যদি শারীরিক ক্ষতি খুঁজে পান, শক্তি প্রয়োগ করবেন না। একটি সংক্ষিপ্ত সংযোগ ক্যাসকেডিং ক্ষতির কারণ হতে পারে যা মূল ত্রুটির চেয়ে অনেক বেশি ব্যয়বহুল।

ধাপ 2 - ইনপুট ভোল্টেজ যাচাই করুন।মডিউলের পাওয়ার ইনপুট পিনে একটি মাল্টিমিটার ব্যবহার করুন। TFT প্যানেলের জন্য সাধারণত রেট করা ভোল্টেজগুলি হল 3.3V, 5V, বা 12V - আপনার ডেটাশিট পরীক্ষা করুন৷ একটি রিডিং 5% এর বাইরে স্পেক ওয়ারেন্ট তদন্ত. বিরতিহীন ত্রুটির জন্য, ডেটাশীটের অনুমোদিত স্পেসিফিকেশনের বিপরীতে সরবরাহের লহর পরীক্ষা করতে একটি অসিলোস্কোপ যোগ করুন।

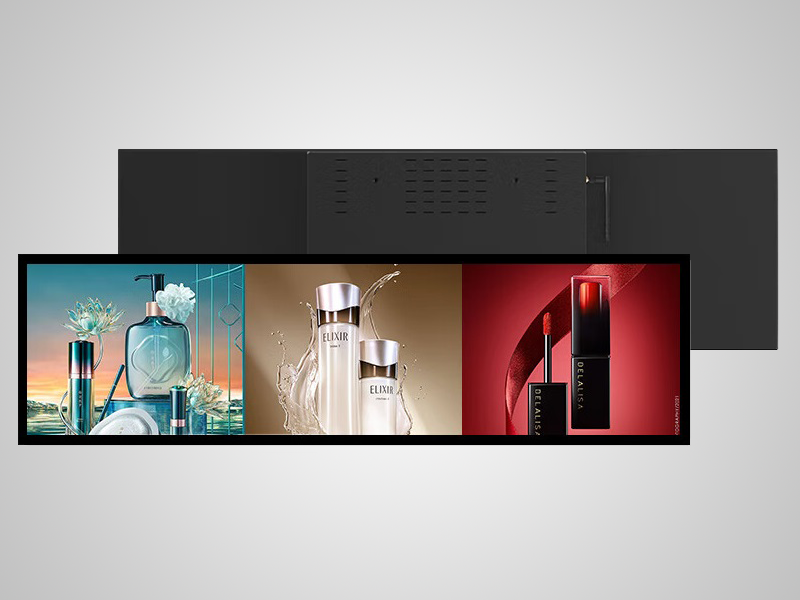

ধাপ 3 - ব্যাকলাইট আলাদা করুন।একটি আবছা ঘরে, প্যানেলের পৃষ্ঠে একটি কোণে একটি টর্চলাইট জ্বলুন। আপনি যদি একটি অস্পষ্ট চিত্র তৈরি করতে পারেন তবে প্যানেলটি কার্যকরী এবং শুধুমাত্র ব্যাকলাইট ব্যর্থ হয়েছে৷ এই একক পরীক্ষাটি 10 ​​সেকেন্ডের মধ্যে অর্ধেক ডায়াগনস্টিক ট্রিকে সরিয়ে দেয় - এবং সমানভাবে কাজ করেবার-ফরম্যাট এলসিডি ডিসপ্লেআদর্শ আয়তক্ষেত্রাকার প্যানেল হিসাবে.

ধাপ 4 - তারের এবং বোর্ড পদ্ধতিগতভাবে অদলবদল করুন।একটি পরিচিত-ভাল পরীক্ষার প্যাটার্ন লোড করুন। একটি যাচাইকৃত ওয়ার্কিং ইউনিট দিয়ে রিবন তারের প্রতিস্থাপন করুন। যদি দোষ তারের অনুসরণ করে, তারের সমস্যা। যদি এটি বোর্ডের সাথে থাকে তবে বোর্ডটি পরবর্তী। সর্বনিম্ন ব্যয়বহুল, সবচেয়ে অ্যাক্সেসযোগ্য উপাদান প্রথমে প্রতিস্থাপন করুন।

ধাপ 5 - যোগাযোগ প্রোটোকল পরীক্ষা করুন।একটি বোর্ড অদলবদল করার পরে একটি সাদা স্ক্রীন বা বিকৃত আউটপুট প্রায় সবসময় একটি কনফিগারেশন ত্রুটি। ডেটাশীটের বিপরীতে বড রেট (UART), SPI মোড (CPOL/CPHA), বা I2C ঠিকানা যাচাই করুন। এই ধাপে ত্রুটির একটি অসম ভাগ ধরা পড়ে৷কিয়স্ক প্রদর্শন পরিবেশযেখানে প্রায়ই অসম্পূর্ণ ডকুমেন্টেশন থেকে মডিউলগুলি ক্ষেত্রে প্রতিস্থাপিত হয়।

ধাপ 6 - বেঞ্চে ক্ষেত্রের অবস্থার প্রতিলিপি করুন।একটি ডিসপ্লে যা ল্যাবে কাজ করে কিন্তু স্থাপনে ব্যর্থ হয় প্রায় সবসময়ই তাপ বা কম্পনের মূল কারণ থাকে। 22 ডিগ্রিতে প্রান্তিক একটি সংযোগকারী 55 ডিগ্রিতে সম্পূর্ণরূপে খুলতে পারে। বেঞ্চ পরীক্ষার সময় নিয়ন্ত্রিত তাপ প্রয়োগ করুন - একটি ত্রুটি যা একটি নির্দিষ্ট তাপমাত্রার উপরে প্রদর্শিত হয় তাপীয় প্রসারণকে সরাসরি প্রক্রিয়া হিসাবে চিহ্নিত করে।

মেরামত বা প্রতিস্থাপন? একটি সিদ্ধান্ত ফ্রেমওয়ার্ক

মেরামত জ্ঞান করে তোলে যখনত্রুটিটি একটি একক প্রতিস্থাপনযোগ্য উপাদান - একটি কেবল, একটি ব্যাকলাইট অ্যারে, একটি ফার্মওয়্যার আপডেট - মডিউলটি এমন একটি সিস্টেমের অংশ যেখানে একটি প্রতিস্থাপনের জন্য উল্লেখযোগ্য ডাউনটাইম বা পুনঃডিজাইন জড়িত, এবং মেরামতের খরচ একটি নতুন ইউনিটের চেয়ে স্পষ্টতই কম।

প্রতিস্থাপন আরো জ্ঞান করে তোলে যখনএকাধিক উপসর্গ একই সাথে প্রদর্শিত হয়। ম্লান ব্যাকলাইট, কানেক্টর পরিধান, এবং ইমেজ ঘোস্টিং একসাথে প্রদর্শিত পরিষেবা জীবনের শেষের একটি নির্ভরযোগ্য সূচক, একটি একক সংশোধনযোগ্য ত্রুটি নয়। একটি বর্তমান মডিউল যখন আরও ভাল স্পেসিফিকেশন - উচ্চতর উজ্জ্বলতা, বৃহত্তর অপারেটিং তাপমাত্রা, আরও ভাল প্রবেশের সুরক্ষা - প্রদান করে তখন প্রতিস্থাপনের অর্থও হয় যা ভবিষ্যতে রক্ষণাবেক্ষণের বোঝা কমিয়ে দেবে।

উভয় পথে প্রতিশ্রুতিবদ্ধ হওয়ার আগে, এই পাঁচটি প্রশ্নের মধ্য দিয়ে কাজ করুন:

1. এটি কি ইউনিটের প্রথম ব্যর্থতা, নাকি এর আগেও ব্যর্থ হয়েছে?
2. দোষ কি একটি একক, প্রতিস্থাপনযোগ্য উপাদানের মধ্যে সীমাবদ্ধ?
3. মোট মেরামতের খরচ - যন্ত্রাংশ, শ্রম, এবং ডাউনটাইম - কি প্রতিস্থাপনের খরচের কম থাকে?
4. মেরামত করা ইউনিট কি বাস্তবিকভাবে সিস্টেমের অবশিষ্ট পরিষেবার প্রয়োজনীয়তার মাধ্যমে স্থায়ী হবে?
5. একটি বর্তমান প্রতিস্থাপন কি এই অ্যাপ্লিকেশনের জন্য অর্থপূর্ণভাবে আরও ভাল স্পেসিফিকেশন অফার করে?

যদি তিনটি বা ততোধিক উত্তর প্রতিস্থাপনের পক্ষে থাকে, তবে এটি সাধারণত পরিষ্কার পথ। সম্পূর্ণ ব্রাউজ করুনপণ্য পরিসীমাবাএকজন বিশেষজ্ঞের সাথে কথা বলুনসোর্সিং সম্পর্কে। খুচরা এবং সাইননেজ প্রসঙ্গে,খুচরা সাইনেজের জন্য কাস্টম LCD কনফিগারেশনপ্রত্যক্ষ লাইক-এর জন্য-লাইক অদলবদলের চেয়ে প্রায়ই ভাল দীর্ঘ-মেয়াদী অর্থনীতি প্রদান করে৷

প্রতিরোধমূলক রক্ষণাবেক্ষণ

• পরিবেশগত নিয়ন্ত্রণ:পরিকল্পনার জন্য সবচেয়ে খারাপ পরিস্থিতি- ব্যবহার করে মডিউলের রেট করা তাপমাত্রা এবং আর্দ্রতার সীমার মধ্যে স্থাপন করুন। উচ্চ-আর্দ্রতার পরিবেশে, যাচাইকৃত আইপি রেটিং সহ সীলমোহর করা একটি প্রয়োজনীয়তা, সতর্কতা নয়।
• শক্তি ব্যবস্থাপনা:হার্ডওয়্যার বৃদ্ধি সুরক্ষা সহ নিয়ন্ত্রিত সরবরাহ ব্যবহার করুন। সর্বাধিক উজ্জ্বলতায় ক্রমাগত ব্যাকলাইট চালানো এড়িয়ে চলুন - অভিযোজিত উজ্জ্বলতা নিয়ন্ত্রণ ব্যবহারযোগ্যতার উপর দৃশ্যমান প্রভাব ছাড়াই LED পরিধানকে হ্রাস করে।
• নির্ধারিত পরিদর্শন:মাসিক - সংযোগকারীর আসন পরীক্ষা করুন এবং ঘনীভবন দেখুন। ত্রৈমাসিক - একটি ডায়াগনস্টিক পরীক্ষার প্যাটার্ন চালান এবং লোডের অধীনে সরবরাহ ভোল্টেজ যাচাই করুন। বার্ষিক - সরবরাহের লহর চেক করুন এবং অপটিক্যাল স্তরগুলি ডিলামিনেশন বা পোলারাইজার বার্ধক্যের জন্য পরিদর্শন করুন।

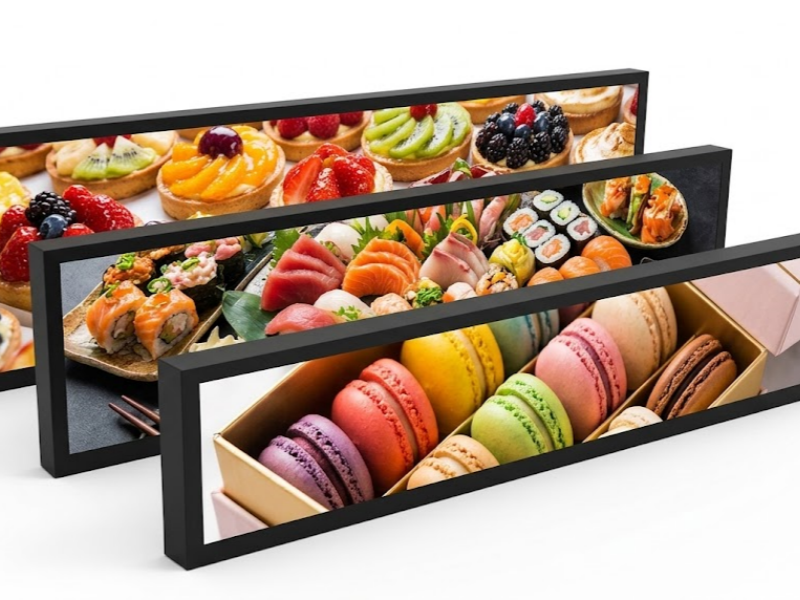

জন্যস্ব-পরিষেবা টার্মিনালমোতায়েন উচ্চ-ট্রাফিক পরিবেশে ক্রমাগত চলছে, ত্রৈমাসিক চেক হল সর্বোচ্চ-মূল্য একক রক্ষণাবেক্ষণ কার্যকলাপ।সুপারমার্কেট পরিবেশে ব্যবহৃত প্রসারিত LCD পর্দাআর্দ্রতা এবং পরিষ্কারের রাসায়নিকের নির্দিষ্ট এক্সপোজারের মুখোমুখি হন যা স্ট্যান্ডার্ড রক্ষণাবেক্ষণের সময়সূচী সম্পূর্ণরূপে সমাধান নাও করতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

আমার এলসিডি একটি সাদা স্ক্রীন দেখায় - প্যানেল কি ভেঙে গেছে?

অগত্যা. একটি সাদা পর্দা প্রায়ই শারীরিক ক্ষতির চেয়ে একটি যোগাযোগ বা প্রাথমিককরণ ব্যর্থতা। মডিউলের ডেটাশিটের বিপরীতে প্রোটোকল কনফিগারেশন - বড রেট, SPI মোড, বা I2C ঠিকানা - যাচাই করুন। এটি একটি ফার্মওয়্যার আপডেট বা বোর্ড অদলবদল করার পরে বিশেষভাবে প্রাসঙ্গিক যেখানে সেটিংস সঠিকভাবে স্থানান্তরিত নাও হতে পারে।

ব্যাকলাইট বা এলসিডি প্যানেল ব্যর্থ হয়েছে কিনা তা আমি কীভাবে বলব?

একটি আবছা ঘরে একটি কোণে পর্দার পৃষ্ঠে একটি টর্চলাইট জ্বলুন। আপনি যদি একটি ক্ষীণ চিত্র দেখতে পান, প্যানেলটি সঠিকভাবে আউটপুট তৈরি করছে এবং শুধুমাত্র ব্যাকলাইট ব্যর্থ হয়েছে। একটি ফ্ল্যাশলাইটের নীচে কোনও চিত্র নেই মানে প্যানেল, ড্রাইভার বোর্ড বা তাদের মধ্যে সংকেত পথের মধ্যে ত্রুটি রয়েছে৷

মডিউল প্রতিস্থাপন ছাড়া একটি চকচকে প্রদর্শন সংশোধন করা যেতে পারে?

বেশিরভাগ ক্ষেত্রে, হ্যাঁ। ফ্লিকারিং সাধারণত একটি আলগা ফিতা তার, একটি প্রান্তিক সোল্ডার জয়েন্ট বা অতিরিক্ত সরবরাহের লহর দ্বারা সৃষ্ট হয়। সংযোগকারীগুলিকে পুনরায় সেট করা এবং লোডের অধীনে সরবরাহের ভোল্টেজের স্থিতিশীলতা যাচাই করা কোনও উপাদান প্রতিস্থাপনের প্রয়োজন হওয়ার আগে বেশিরভাগ চকচকে অভিযোগের সমাধান করে।

আর্দ্রতার সংস্পর্শে আসা ডিসপ্লেতে পাওয়ার কি নিরাপদ?

না। শক্তি প্রয়োগ করার আগে মডিউলটিকে কম-আর্দ্রতার পরিবেশে সম্পূর্ণ শুকানোর অনুমতি দিন। একটি ভেজা ডিসপ্লে চালু করলে ইলেক্ট্রোড ক্ষয় এবং শর্ট সার্কিটের ঝুঁকি থাকে যা প্যানেলের স্থায়ীভাবে ক্ষতি করতে পারে।

কেন আমার ডিসপ্লে বেঞ্চে কাজ করে কিন্তু মাঠে ব্যর্থ হয়?

বিরতিহীন ক্ষেত্রের-শুধুমাত্র ব্যর্থতা প্রায় সবসময়ই অপারেটিং তাপমাত্রায় তাপীয় প্রসারণ, কম্পন-প্ররোচিত সংযোগকারীর বিরতি, বা স্টার্টআপের সময় ঘনীভবনের কারণে ঘটে। বেঞ্চ পরীক্ষার সময় প্রকৃত স্থাপনার পরিবেশ - তাপমাত্রা, কম্পন, আর্দ্রতা - প্রতিলিপি করুন। হার্ডওয়্যার নির্বাচন করার বিষয়ে নির্দেশনার জন্য যা চাহিদাপূর্ণ অবস্থাকে আরও ধারাবাহিকভাবে পরিচালনা করে,উচ্চ-কর্মক্ষমতা LCD ডিসপ্লে বিকল্পগুলির এই ওভারভিউস্পেসিফিকেশন পার্থক্য কভার করে যা সবচেয়ে গুরুত্বপূর্ণ।

উপসংহার

এলসিডি মডিউল ব্যর্থতাগুলি পাঠযোগ্য হয় একবার আপনি কী সন্ধান করবেন তা জানলে। একটি অন্ধকার প্যানেল, একটি ঝিকিমিকি স্ক্রীন, বিকৃত আউটপুট - প্রতিটি মানচিত্র সম্ভাব্য কারণগুলির একটি পরিচালনাযোগ্য তালিকায়, এবং একটি কাঠামোগত ডায়াগনস্টিক প্রক্রিয়া এলোমেলোভাবে উপাদানগুলি প্রতিস্থাপনের চেয়ে দ্রুত প্রকৃত ত্রুটি খুঁজে পায়৷ একই প্রক্রিয়া আপনাকে স্পষ্টভাবে বলে যে কখন মেরামত তার কোর্সটি চালায় এবং প্রতিস্থাপন সঠিক উত্তর।

যদি সাম্প্রতিক ব্যর্থতা আপনার এজেন্ডায় নতুন হার্ডওয়্যার রাখে, অন্বেষণ করুনকিভাবে আধুনিক বাণিজ্যিক LCD স্ক্রীন ঐতিহ্যগত ডিসপ্লে অপশনের সাথে তুলনা করে, বাএকটি তদন্ত জমা দিনআপনার নির্দিষ্ট আবেদনের প্রয়োজনীয়তা নিয়ে আলোচনা করতে।
